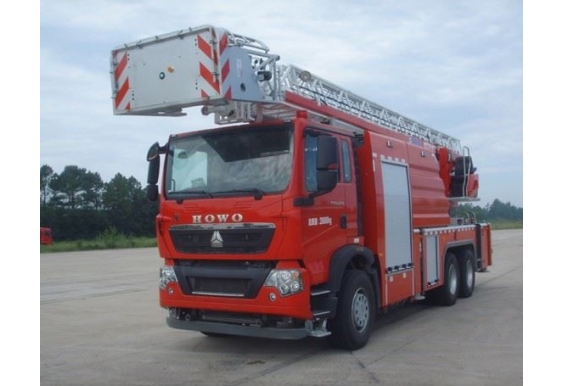

Xe cứu hỏa thang Sinotruk HOWO 32m

Tên sản phẩm

Xe thang chữa cháy 32 mét YT32/M2

Xe cơ sở

Loại chassy

HOWO T-sê-ri ZZ5357TXFV464ME1

Công thức bánh

6×4

Động cơ

Công suất động cơ/tốc độ vòng quay: 324kW/ 1900rpm

Dung tích động cơ: 10.518L;

MC11.44-50 , Tiêu chuẩn khí thải Euro V

Hệ thống điện

HW100Q

HW70-08

Bình nhiên liệu

Thùng dầu 300L, thùng AdBlue 40 L

Lốp xe

Lốp: 315/80 R22 5 bố thép bố tròn;

Số lượng: 11 (kể cả lốp dự phòng)

Hệ thống điện

Máy phát điện: 2240W;

2×12V/180A.H; nắp hộp ắc quy có thể bị khóa.

Buồng lái

1. Ca bin loại T5G-D: Người lái có thể điều chỉnh chỗ ngồi và hàng ghế trước được trang bị dây an toàn ba điểm hoặc bốn điểm. Hệ thống điều hòa và cabin sơn màu đỏ.

2. Độ mở cửa cabin xe cứu hỏa ≥85°

3. Số người trong cabin: 1+1;

Hệ thống phanh

1. Phanh chạy: hệ thống phanh khí nén mạch kép

2. Phanh tay: dự trữ năng lượng lò xo và phanh xả khí

3. Phanh phụ: phanh xả động cơ

4. Trang bị chống bó cứng phanh ABS

Hệ thống nước chữa cháy

Bồn chứa dung dịch chữa cháy

Nguyên vật liệu

Vật liệu: Thép không gỉ

Độ dày tấm: 4 mm đối với tấm bên và tấm đáy; 3 mm cho những người khác

Dung tích bồn

Khả năng chở nước: 2750kg; Khả năng mang bọt: 2400kg;

Lưới tấm chống xoay trong xitec được cung cấp các tấm chống xoay dọc và ngang.

Ống tràn DN80 có nắp chống tràn được đặt trong bồn.

Một thước đo mức điện tử được lắp đặt trong bể chứa nước.

Một bảng chống trượt được sử dụng ở trên cùng.

Phủ vật liệu chống ăn mòn lên bề mặt bên trong bồn

Bồn chứa nước: Nắp xitec đường kính φ450. Nó có chức năng khóa/mở nhanh và có thể tự động giảm áp suất khi áp suất bình vượt quá 2 kg. Nắp bồn được sơn màu xanh lá cây.

Bồn chứa hóa chất: Đường kính φ450 mm. Nó có chức năng khóa/mở nhanh và có thể tự động giảm áp suất khi áp suất bình vượt quá 2 kg. Nắp bồn được sơn màu vàng.

Bơm chữa cháy

Bơm ly tâm : CB12/60; hãng sản xuất Xi'an Huayu

Lưu lượng: 60 L/S @ 1,2 MPa;

Mặt bích đầu vào: DN150, mặt bích đầu ra: DN125;

Vỏ thép đúc, cánh quạt bằng đồng hợp kim nhôm và trục truyền động bằng thép không gỉ

Bơm chân không

Bơm chân không tấm trượt điện AP00954 (24 V), Darley, Mỹ

Độ chân không ≥-85 kPa; độ sâu hút nước ≥ 7 m;

Hệ thống tạo bọt

Hệ thống định lượng bọt tự động với tỷ lệ trộn 0,5-10%, Hirschmann, Mỹ

Màn hình báo chá

Lăng giá chữa cháy điều khiển điện tử (PLKD48), được sản xuất bởi Zhangqiu Fire Equipment Co., Ltd.

Lưu lượng: 48L/giây; áp suất làm việc: 1.0MPa.

Góc quay ngang: -90°- +90°; góc dốc: -26° - +90°;

Kiểm soát đường nước

Phương pháp điều khiển đường nước: chuyển số khí nén điện tử

Vị trí bảng điều khiển: bên phải xe

Đường ống chữa cháy

Chassis: Ống thép không gỉ (hoặc ống hợp kim nhôm)

Cấu trúc trên: Ống mở rộng hợp kim nhôm + ống thép không gỉ bện bằng kim loại

Cấu hình giao diện chữa cháy

Giao diện

Sự chỉ rõ

Van

Vị trí

Giao diện cấp nước

2×DN80

Giao diện nắp trống

2 ở phía sau thùng xe tải

Giao diện hút nước bơm ngoài

2×DN150

Giao diện nắp trống

Một ở mỗi bên của chiếc xe

Giao diện ổ cắm nước bên ngoài

2×DN80

Van bi thủ công được trang bị giao diện

2 bên phải xe

Mõm súng trên

1×DN125

Van bướm khí nén

Trong buồng bơm

Giao diện hút nước của bể chứa nước

1×DN150

Van bướm khí nén

Trong buồng bơm

Giao diện hút bọt bên ngoài của hệ thống bọt

1×DN50

Van bi khí nén nắp trống

1 bên trái xe

Giao diện hút bọt của bể hệ thống bọt

1×DN50

van bi khí nén

Trong buồng bơm

Đổ đầy đầu ống từ máy bơm đến bể chứa nước

1×DN80

Van bướm khí nén

Trong buồng bơm

Giao diện bơm nước bên ngoài của bể chứa nước

2×DN80

Giao diện nắp trống

2 bên phải xe

Giao diện xả ô nhiễm nồi nước

1×DN40

Van bi thủ công

Bên phải thân xe

Giao diện bơm/xả nước thải bể bọt bên ngoài

1×DN50

Van bi thủ công được trang bị giao diện

Bên phải thân xe

Dạng khóa đầu vào/đầu ra của nước cấp: loại kẹp (nhanh) hoặc loại khóa bên trong tùy chọn;

Loại giao diện ống hút: loại kẹp (nhanh)

Hệ thống điều khiển điện

Hệ thống điều khiển

Vị trí bàn điều khiển thượng tầng: bên trái bàn xoay (có mặt ngồi) và bệ công tác.

Loại điều khiển phương tiện: điều khiển máy tính

Màn hình hiển thị máy tính: LCD nhiều màu sắc; độ nâng cần, đường cong làm việc bằng kính thiên văn, vị trí xoay cần, chiều cao làm việc của cần, góc nâng, bán kính làm việc và các dữ liệu khác có thể được hiển thị. Các lỗi có thể được truy vấn thông qua màn hình.

Điều khiển

Điều khiển bằng tự động + Điều khiển thủ công

Đèn báo động và thiết bị báo động

Một đèn tròn 2×100 W được lắp trên nóc cabin.

Một thiết bị báo động được cài đặt trong cabin.

Một đèn nhấp nháy hình tròn được lắp ở bên trái (màu đỏ) và bên phải (màu xanh).

Chiếu sáng

Hỗ trợ chiếu sáng thang;

Chiếu sáng cầu thang;

chiếu sáng sàn thao tác;

Hệ thống hình ảnh

Hệ thống giám sát giao thông (dẫn đường, ghi chép lái xe, hình ảnh lùi xe, tích hợp radar lùi xe); đặt hàng theo yêu cầu

Nền tảng làm việc

kích thước

1600×750×1100mm

Nền tảng làm việc

Kết cấu khung thép được hàn bằng thanh thép liền mạch cường độ cao, độ mở không quá 500mm;

Tấm dưới c&ugrav
